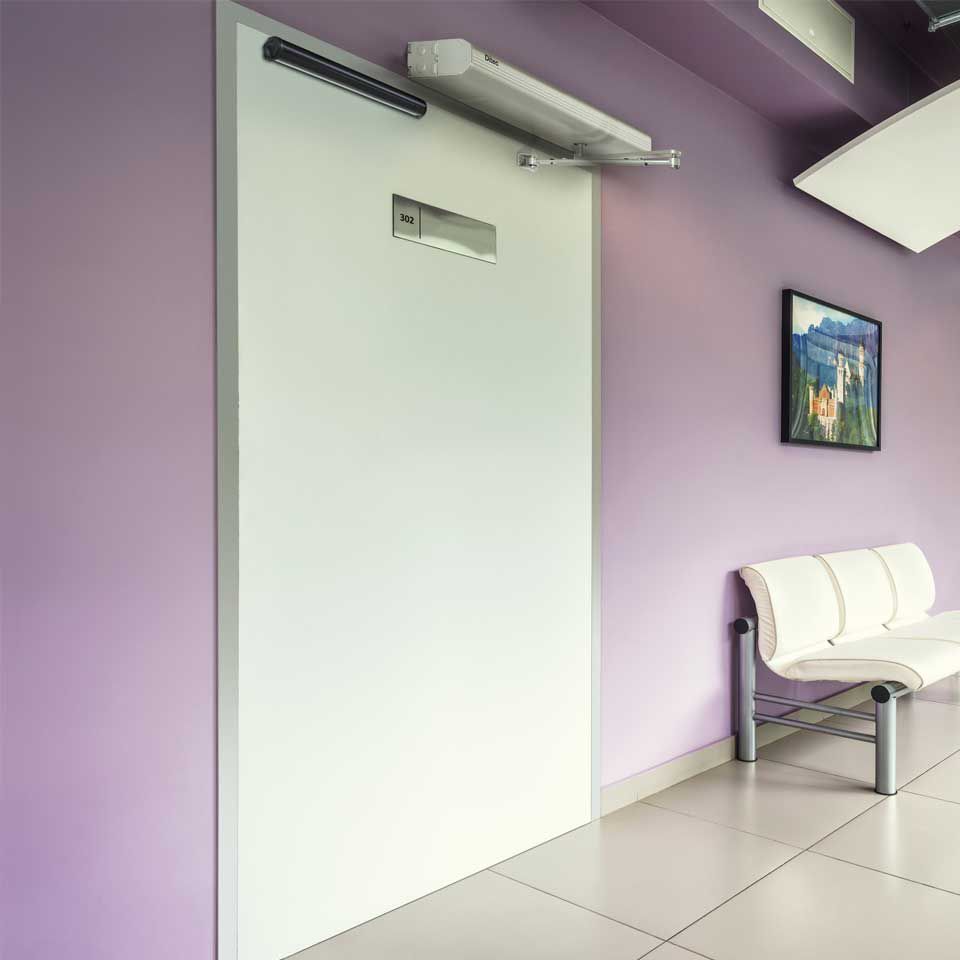

Installationsbeispiel

Der Antrieb kann durch Ditec Befehlsgeräte, Steuerungs- und Sicherheitselemente ergänzt werden.

Ditec DAB305 swing door installationDitec DAB305 swing door installation

Antriebsarme

  • AntriebsarmeAntriebsarme

    DAB805PSA3:

    Drückendes Gestänge, auch für Brandschutzausführung

  • AntriebsarmeAntriebsarme

    DAB805PLA3:

    Ziehendes Gleitgestänge, auch für Brandschutzausführung (Arm L = 400 mm, Gleitschiene L = 690 mm)

  • AntriebsarmeAntriebsarme

    DAB805PLA4:

    Gleitgestänge, verstärkt, für schwere Türen (Arm L= 600 mm, Gleitschiene L= 890 mm)

  • AntriebsarmeAntriebsarme

    DAB805PLA5:

    Gleitgestänge, für schmale Türflügel (Arm L = 220 mm, Gleitschiene L = 380 mm)

Zubehör

Einfach zu wählen: Ditec DAB305-Zubehörteile:

  • Ditec DAB305 specific accessoriesDitec DAB305 specific accessories

    DAB905SYN:

    Synchronkabel spezielle Zubehörteile

  • Ditec DAB305 specific accessoriesDitec DAB305 specific accessories

    DAB805C37:

    Antriebshaube für DAB305, EV1 (L=3.700mm) ohne Endkappen

  • Ditec DAB305 specific accessoriesDitec DAB305 specific accessories

    DAB805CMP1:

    Antriebshauben-Zwischenstück, EV1, L= 950mm, mit Verbindungskappen und Wandhalterungen

  • Ditec DAB305 specific accessoriesDitec DAB305 specific accessories

    DAB805COU:

    Mechanische integrierte Schließfolgeregelung für 2-flügelige Türen

  • Ditec DAB305 specific accessoriesDitec DAB305 specific accessories

    DAB805ROD:

    Stangensatz für mechanische Schließfolgeregelung

  • Ditec DAB305 specific accessoriesDitec DAB305 specific accessories

    DAB805EP:

    Endkappe

  • Ditec DAB305 specific accessoriesDitec DAB305 specific accessories

    DAB805SE22:

    Wellenverlängerung 20 mm

  • Ditec DAB305 specific accessoriesDitec DAB305 specific accessories

    DAB805SE52:

    Wellenverlängerung 50 mm

  • Ditec DAB305 specific accessoriesDitec DAB305 specific accessories

    DAB805SE72:

    Wellenverlängerung 70 mm

  • Ditec DAB305 specific accessoriesDitec DAB305 specific accessories

    DAB805PAE:

    Distanzstück 20mm für tiefere Montage der Gleitschiene (größerer Abstand Arm/Gleitschiene)

  • Ditec DAB305 specific accessoriesDitec DAB305 specific accessories

    DAB805LA:

    Adapter M10, Wellenverkürzungssatz um 20 mm, für drückendes und ziehendes Gestänge

  • Ditec DAB305 specific accessoriesDitec DAB305 specific accessories

    DAB805TFL:

    Langer Verlängerungsarm L= 345 mm, für drückendes Gestänge DAB105/205/305. Für Sturztiefe = 20 - 137 mm

  • Ditec DAB305 specific accessoriesDitec DAB305 specific accessories

    DAB805TFS:

    Kurzer Verlängerungsarm L = 230 mm, für drückendes Gestänge DAB 105/205/305 (DAB805TKJ wird benötigt). Für Sturztiefe =137 - 252 mm

  • Ditec DAB305 specific accessoriesDitec DAB305 specific accessories

    DAB805TKJ:

    Verbindungsstück für Verlängerungsarm DAB805TFS

  • Ditec DAB305 specific accessoriesDitec DAB305 specific accessories

    DAB805PLS:

    Laibungsabstadshalter für Gleitschiene L x H x T = 710 x 40 x 60 mm

  • Ditec DAB305 specific accessoriesDitec DAB305 specific accessories

    DAB805PLS2:

    Laibungsabstandshalter für Gleitschiebe L x H x T = 700 x 20 x 10 mm

  • Ditec DAB305 specific accessoriesDitec DAB305 specific accessories

    DAB905FIK:

    Brandschutz Kit, 1 x Rauchschalter ORS142W silber, 1 x Reset - und Anzeigevorrichtung, 1 x Schließzeitplatine und 1 x Verbindungskabel

  • Ditec DAB305 specific accessoriesDitec DAB305 specific accessories

    DAB905SD:

    Rauchschalter Kit  ORS142W

  • Ditec DAB305 specific accessoriesDitec DAB305 specific accessories

    DAB905SD1:

    Rauchschalter Kit  ORS142

  • Ditec DAB305 specific accessoriesDitec DAB305 specific accessories

    DAB805SSD1:

    Montagekonsole für Rauchschalter ORS142

  • DAB905CBK:

    Schließzeitplatine-Kit  für Brandschutz- und Inversanwendung, um eine schnellere Federschließung oder Federöffnung bei Stromausfall zu erreichen

  • DAB905RF2:

    Feueralarm Relaisplatine, NO/NC Kontakt für 12V, 24V oder 48V DC

  • DAB905RGP:

    2-Pol Wechselkontakt-Relais, für allgemeine Verwendung, 2A, 10-35V DC

  • DAB905EB:

    Nottaster (verriegelnd), rotes Ap-Gehäuse 90 x 90 x 57 mm, 1 Wechselkontakt, Reset mit Spezialschlüssel (inkl).

  • DAB805MP:

    Zusatz-Montageplatte für Brandschutztüren, L = 840 mm

  • DAB805MPM:

    Zusatz-Montageplatte für Antriebshauben-Zwischenstück, für Brandschutztüren, L = 950 mm

  • DAB805SCI:

    Kabeleinführung zur Befestigung der Sensorkabel am Antrieb DAB305

  • Ditec DAB305 specific accessoriesDitec DAB305 specific accessories

    DAB805FPI:

    Fingerklemmschutz, Verwendung im Innenbereich, L = 1980 mm für SPRINT, DAB105, DAB205, DAB305

  • Ditec DAB305 specific accessoriesDitec DAB305 specific accessories

    DAB805FP20:

    Fingerklemmschutz, Verwendung im Außenbereich, L = 2015 mm (EN 16005) für SPRINT, DAB105, DAB205, DAB305

  • Ditec DAB305 specific accessoriesDitec DAB305 specific accessories

    DAB805FP19:

    Fingerklemmschutz, Verwendung im Außenbereich, L = 1925 mm für SPRINT, DAB105, DAB205, DAB305

  • DAB905LED:

    Satz Alarmanzeige-LEDs
